本文将介绍YXC外置晶体RTC YSN8563搭配YXC 32.768kHz晶振的组合方案。

一、YXC时钟芯片YSN8563介绍

YSN8563是一款为需要高精度时间管理和低功耗应用设计的实时时钟芯片。其核心优势在于卓越的时间保持能力以及较低的电流消耗特性，同时采用I2C总线技术，支持最高400Kbit/s的总线速度，显著提升数据传输效率。YSN8563还具备丰富的功能集，包括但不限于可编程的日历闹钟、定时器和周期性中断功能，为用户提供了灵活且高效的时间控制解决方案。

产品特征：

l 支持报警、定时器与中断功能

l 工作温度：-40℃~+85℃

l 低功耗：0.9μA（典型值）

l 供电电压：1.2V~5.5V

l I2C总线通信接口

l 内置匹配电容

l 外置晶体：32.768kHz

l 封装：SOP8 & TSSOP8

l Pin-to-Pin兼容PCF8563

详细参数：

YSN8563由振荡电路（Oscillator）、实时时钟核心（RTC Core）、寄存器（Register）、电源管理（Power Management）、I2C接口（I2C Interface）以及中断输出电路（Interrupt/Fout）等构成。YSN8563的实时时钟核心主要负责提供精确的时间管理，其时钟信号和频率源由内部振荡电路与外部32.768kHz晶振共同提供。

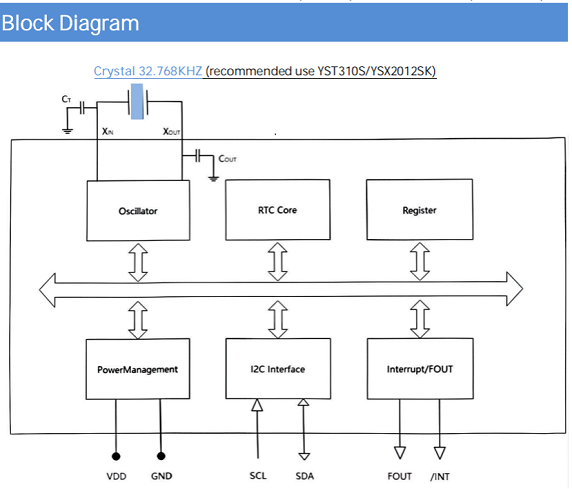

YSN8563构成框图

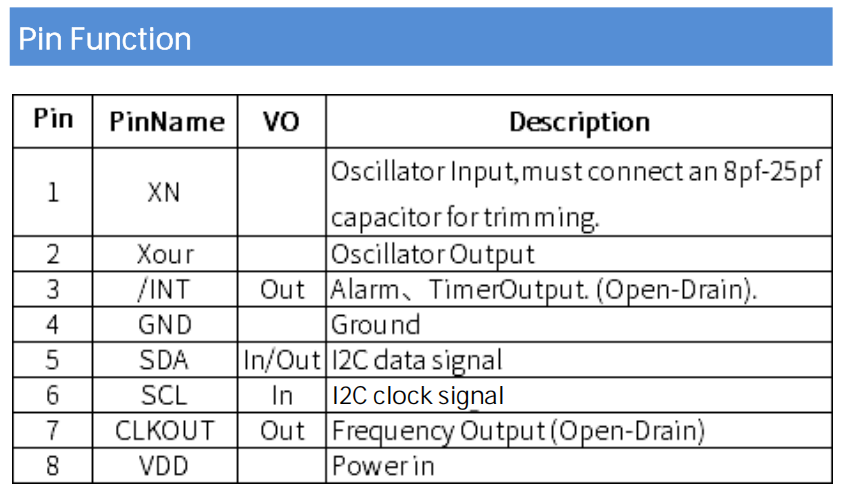

YSN8563引脚功能示意

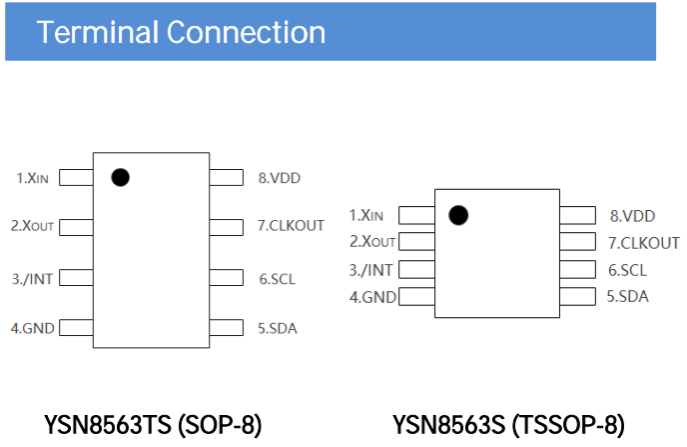

YSN8563封装尺寸图

YSN8563在技术参数和性能方面与PCF8563相当，能够满足替代需求。此外，YXC还提供详尽的基础方案设计和技术支持，有助于用户在设计和开发过程中实现更高的准确性和可靠性。

二、32.768kHz晶振匹配方案

晶振是利用石英晶体的压电效应制成的时钟频率器件，主要为电子系统提供高度稳定的时钟信号，实现精准计时，确保系统各部件的同步运行。

32.768kHz晶振是一种低频石英晶体谐振器，广泛用于实时时钟（RTC）和其他需要精确时间基准的电子设备中。YXC提供多种封装形式的32.768kHz晶振，用于满足多样化方案设计需求。

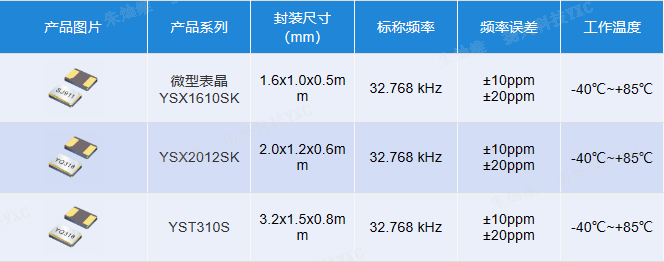

YXC 32.768kHz产品列表

三、RTC YSN8563 + 32.768kHz组合方案

选择合适的32.768kHz晶振对于确保时钟的准确性与可靠性至关重要。YXC提供的32.768kHz晶振与YSN8563芯片高度匹配，配套方案能够确保RTC系统的精度和可靠性。

以下测试结果展示了RTC YSN8563搭配YXC 32.768kHz晶振实现的时钟频率稳定性。

测试条件：

1、RTC：YSN8563

l YXC外置晶振时钟芯片

2、晶振：YST310S

l YXC 谐振器

l 标称频率：32.768kHz

l 封装：3.2*1.5mm

l 负载电容：12.5pF

3、外挂电容：15pF

测试结果：

RTC时钟方案频率偏差为-3.8PPM，具备优异的频率稳定性

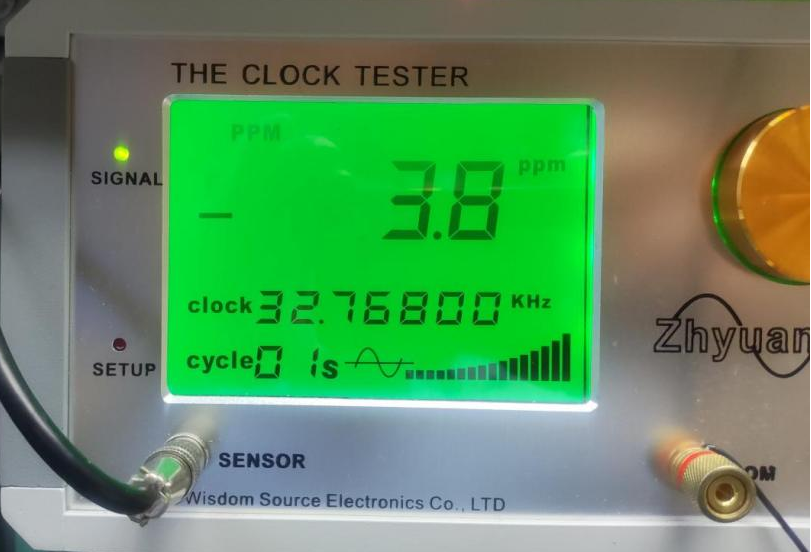

实际测试数据展示

YSN8563与32.768kHz晶振组成的时钟方案，能够在低功耗条件下实现精准的时间控制，适用于物联网设备、可穿戴设备、工业自动化系统、汽车电子、远程监控系统、智能电表及医疗设备等各类应用场景。该方案有效提升系统的能效、准确性和安全性，促进相关行业技术进步与产业升级。
